Zeitersparnis bei der Installation: Die 5-polige Schraubklemmenleiste mit Druckplatte erlaubt eine schnelle, werkzeugunterstützte Verdrahtung – für Adern im Bereich 16–26 AWG.
Standardisierte IDC-Schnittstelle mit klarer Pinbelegung: Die 10-polige Buchse (2×5) sorgt für saubere Signaltrennung – ideal für strukturierte Verdrahtungen in Test-, Steuer- und Laboranwendungen.
Platzsparende Platinenlösung mit logischer Anordnung: Kompaktes Design auf stabiler Leiterplatte für die direkte Integration in Gehäuse, Adapterfelder oder Prüfumgebungen.
Flexibel einsetzbar in der Industrie: Geeignet für Inbetriebnahmen, Embedded‑Projekte, Signalverteilungen oder Steuerleitungen in digitalen Systemen.
Hohe Signalqualität: Geprüfte Isolationsfestigkeit bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für dauerhafte Betriebssicherheit.

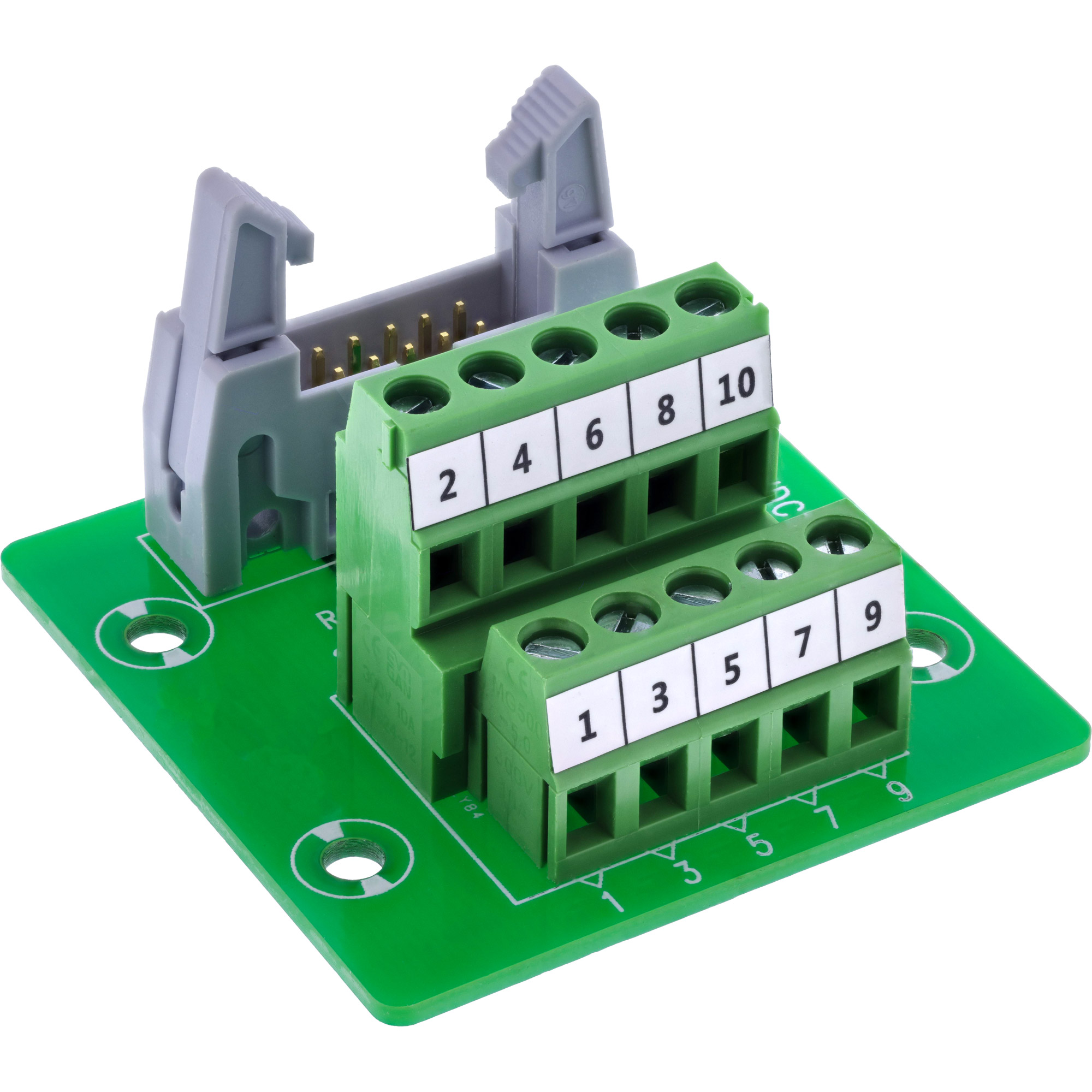

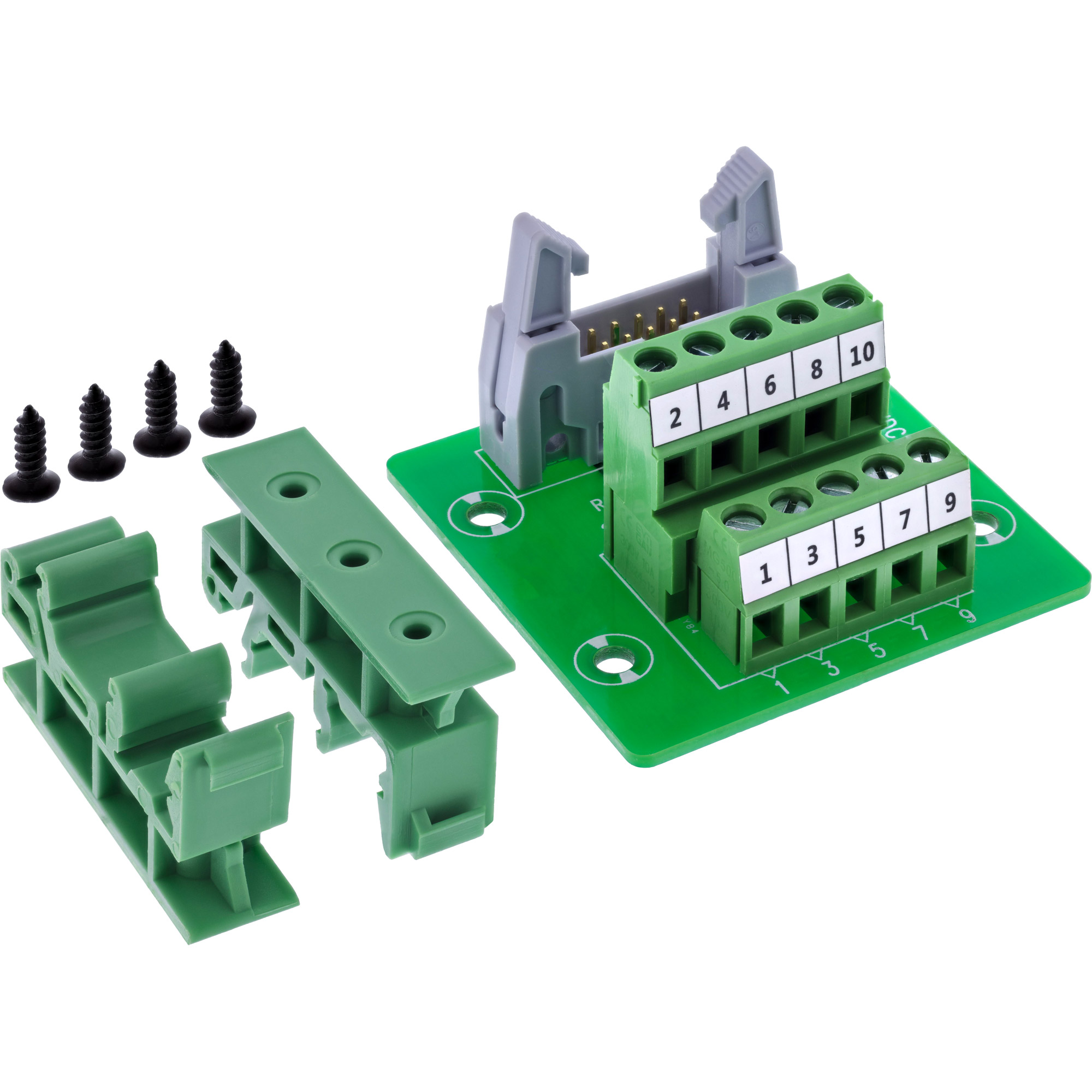

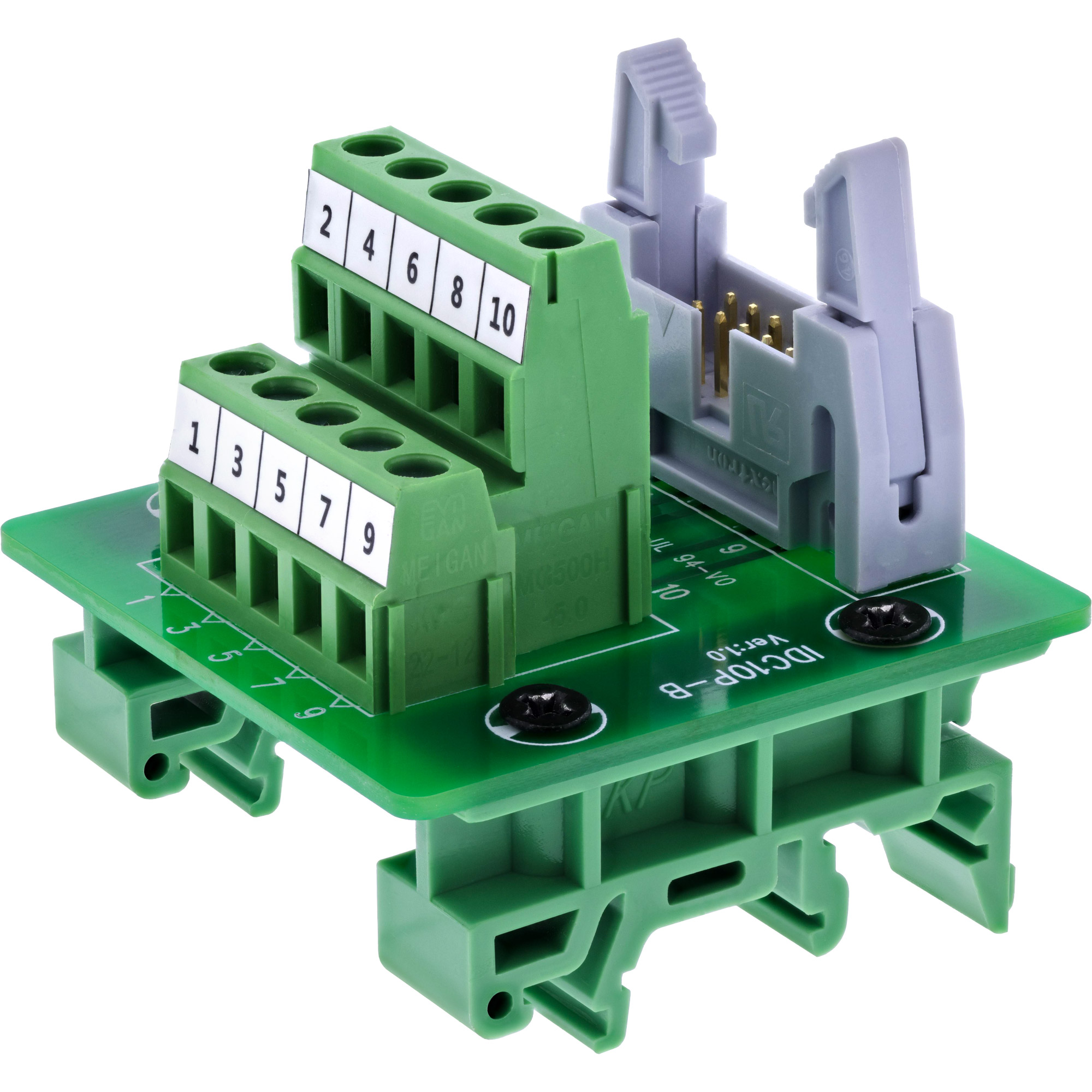

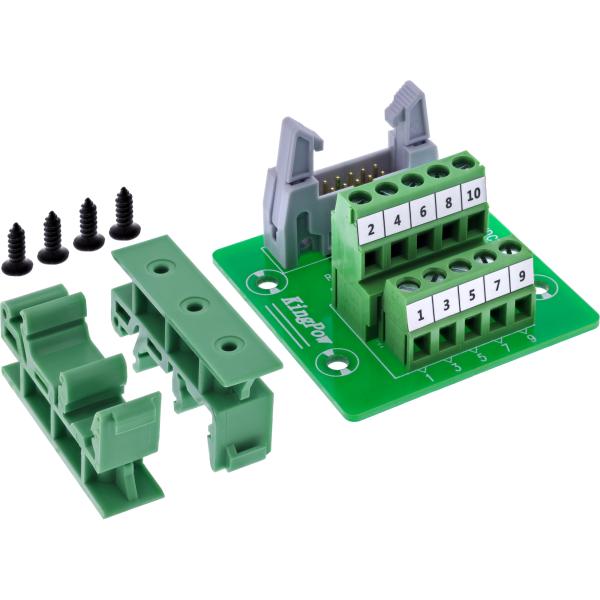

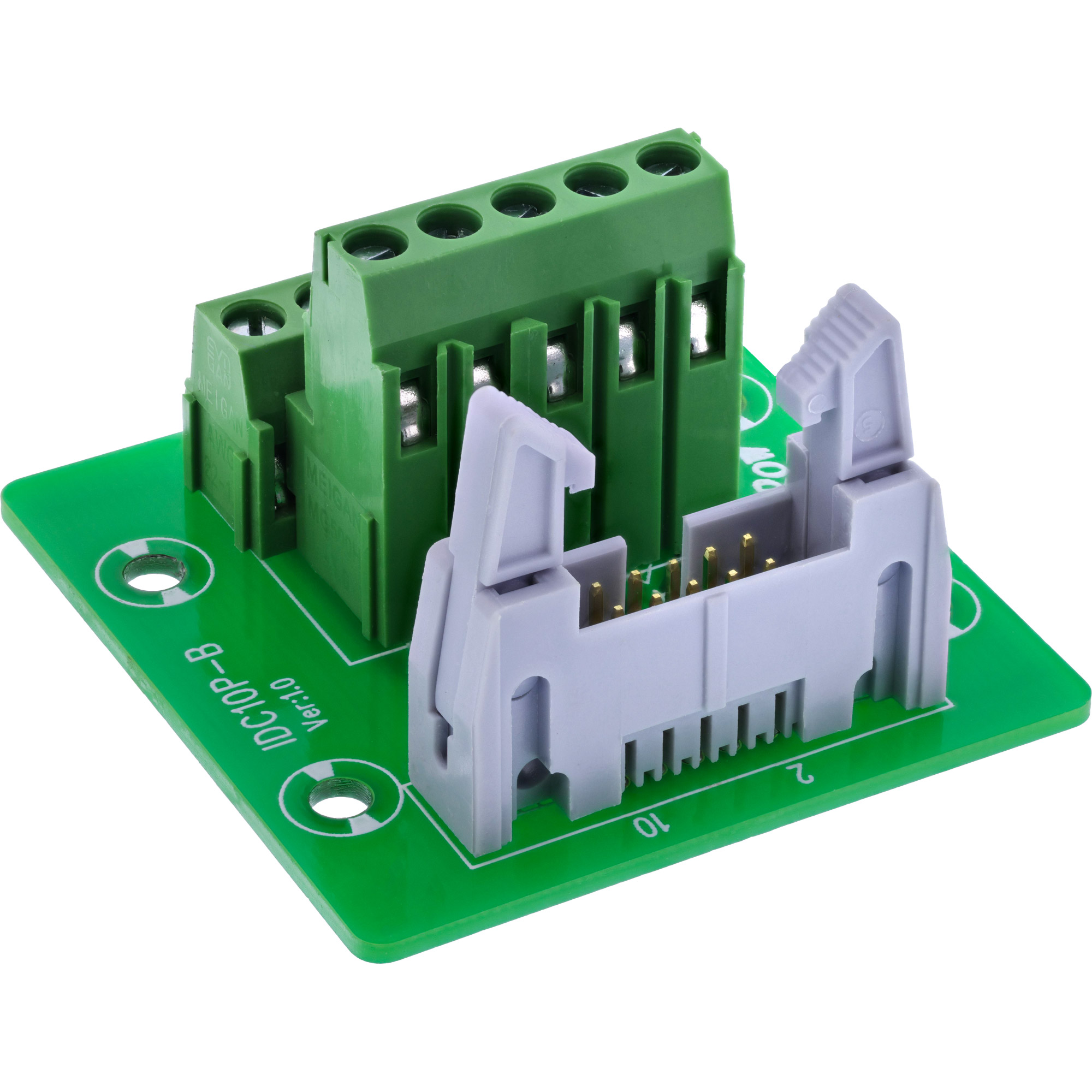

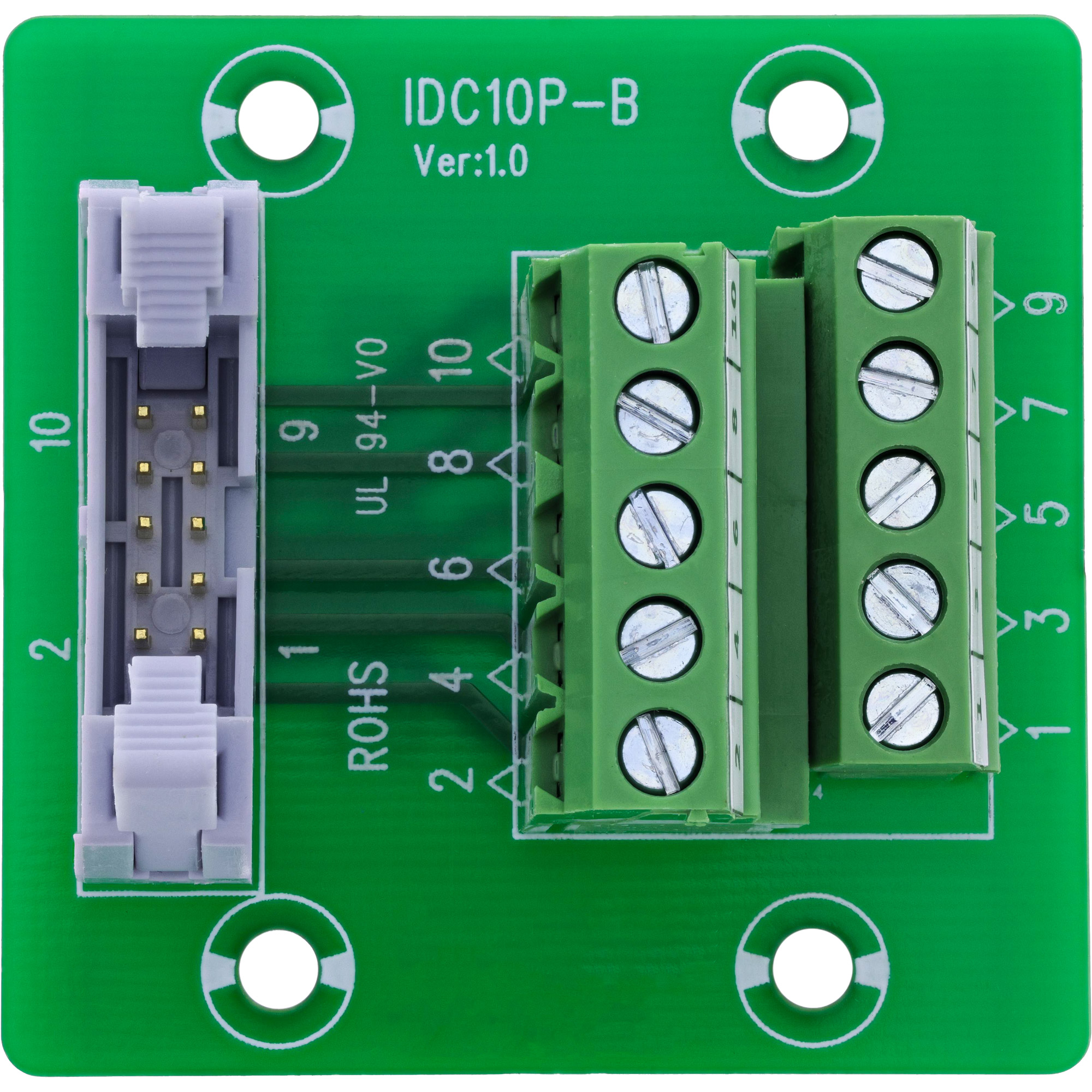

Der InLine® IDC‑10‑zu‑Terminalblock‑Adapter mit 5‑poliger Schraubklemmenleiste bietet eine kompakte Lösung zur Anbindung digitaler Signale, Spannungsleitungen oder Steuerverbindungen – ohne Löten. Die Kombination aus IDC‑Buchse (2×5) und seitlich zugänglicher Klemmleiste ist auf einer robusten Leiterplatte montiert und für industrielle Umgebungen optimiert.
Die Schraubklemmen (Rastermaß 5,0 mm) sind eindeutig beschriftet und unterstützen Litzen im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt über einen Schlitzschraubendreher ≤ 2,5 mm. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Durch 100 % Kurzschlussprüfung und hohe Isolationswerte eignet sich der Adapter ideal für Testsysteme, Steuergeräte oder Embedded‑Anwendungen.
IDC-Schnittstelle: 10-polige IDC-Buchse (2×5), Rastermaß 2,54 mm
Schraubklemmleiste: 5 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
Signalzuordnung: GND (Masse), D0 bis D3 (digitale Signalleitungen, je nach Anwendung belegbar)
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand: 5 Ohm
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 50 × 21,2 × 18,4 mm (L × B × H)
