Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Präzise Kontaktierung von Audio-/Mikrofonsignalen: 3,5 mm Klinkenbuchse (TRRS, 4-polig) mit klar beschrifteter Klemmleiste (L, R, V, +) – ideal für Headset-, Audio- oder Steuerleitungen in Test- und Prototyping-Setups.

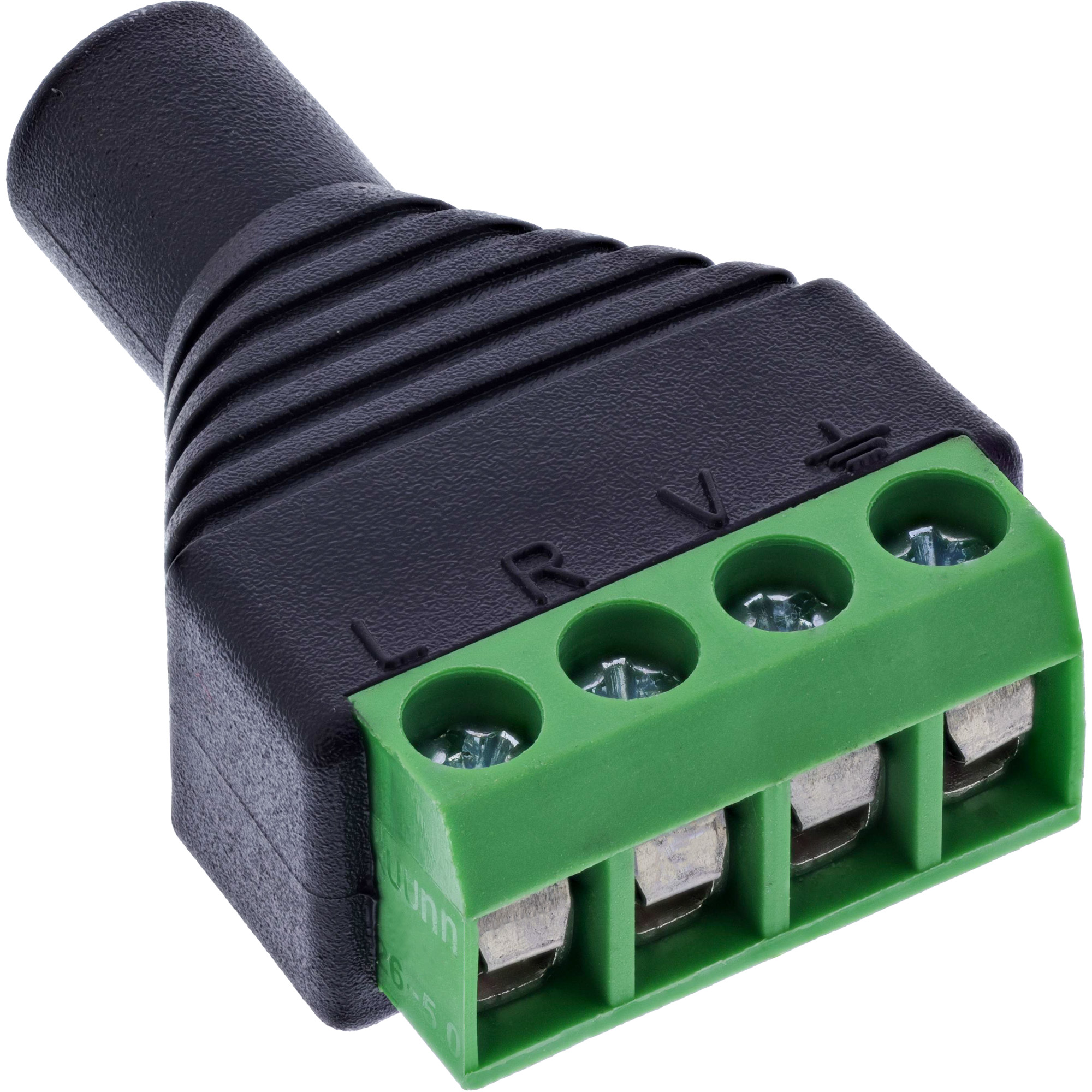

Seitliche Klemmleiste für platzsparenden Aufbau: Kompakter Anschlussblock mit nebeneinander liegenden Klemmen – ideal bei begrenztem Platzangebot, z. B. in Prüfboxen oder Verteilerfeldern.
Vielfältig einsetzbar in der Industrie: Zur Integration analoger Audio-Signale in Steuergeräte, Multimedia-Module, Entwicklungslabore oder Prüfstände.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

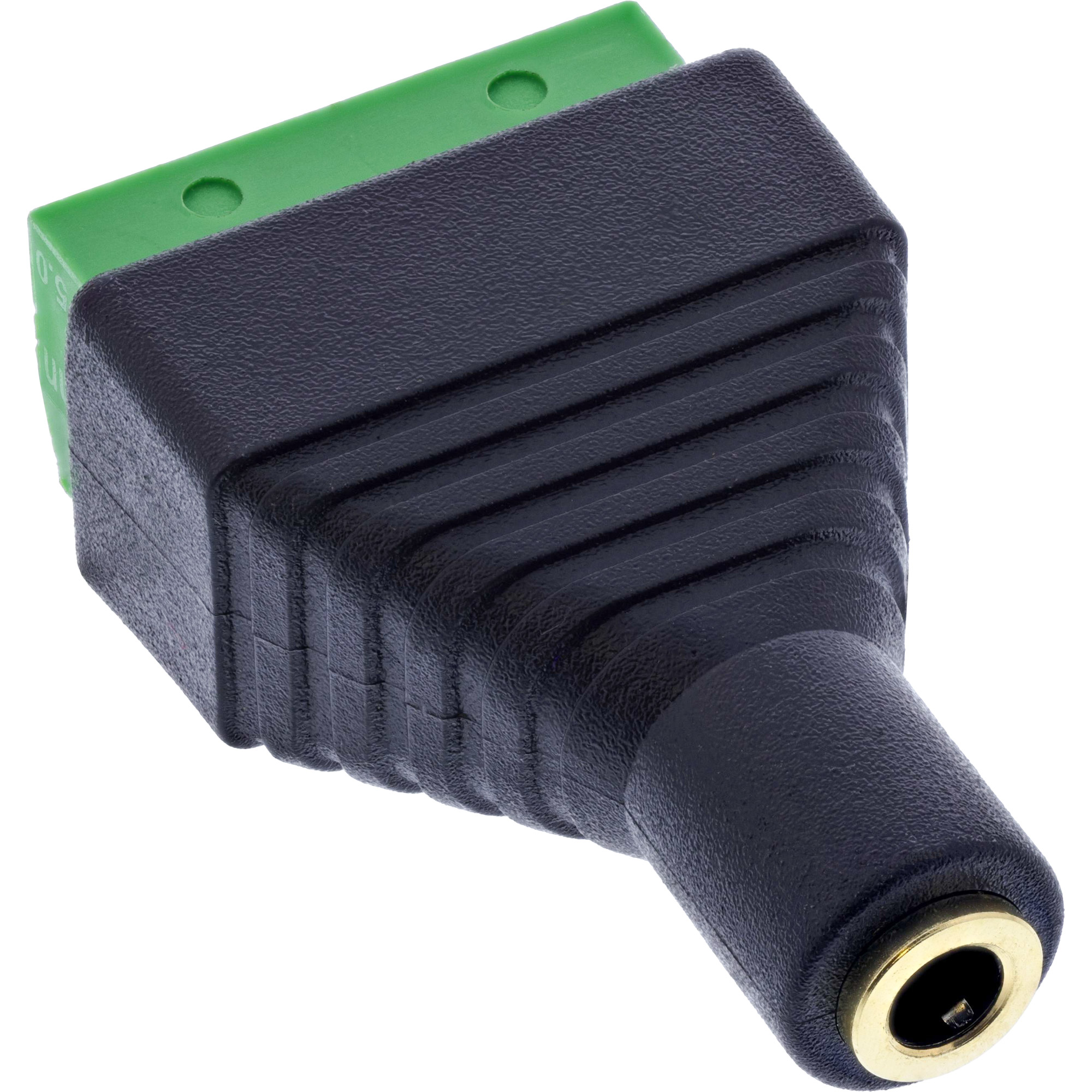

Der InLine® 3,5 mm 4-pol Klinkenbuchse-auf-Terminalblock-Adapter ermöglicht die verlötfreie Anbindung analoger Audio- und Mikrofonsignale an Schraubklemmen – ideal für Headsets, Kombistecker oder TRRS-Schnittstellen in Industrie und Labor.

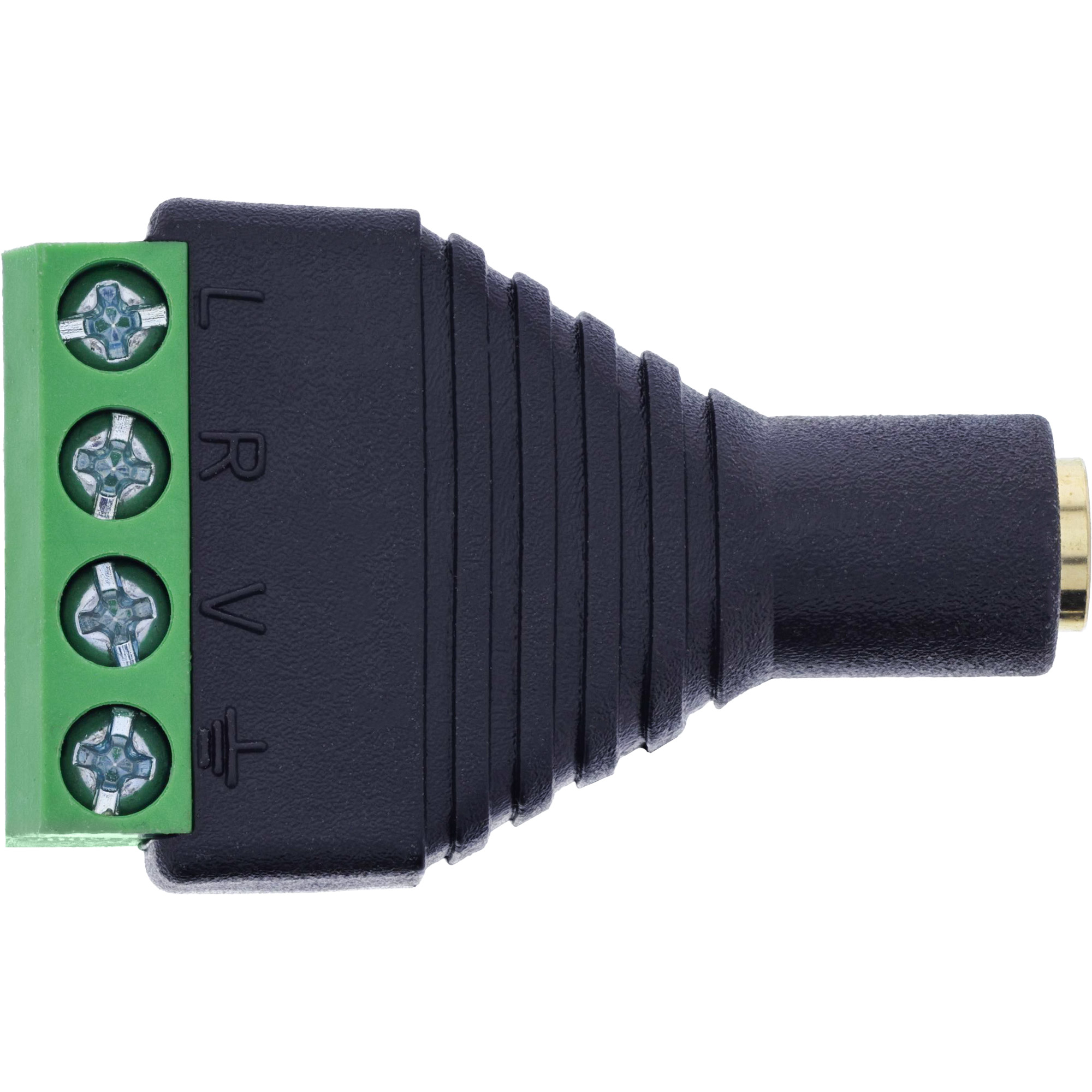

Die Anschlüsse sind eindeutig beschriftet: L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse / Schirmung). Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern von 18–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm kontaktieren.
Dank ihrer kompakten Bauweise eignet sich die Klinkenbuchse besonders für platzkritische Anwendungen in Testgeräten, Audioracks oder Embedded‑Systemen. Eine EVA-Isolierlage schützt zusätzlich bei Montage auf leitfähigem Untergrund.
Klinkenanschluss: 3,5 mm TRRS-Klinkenbuchse (4-polig, Stereo/Mikrofon)
Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand: 5 Ohm
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
