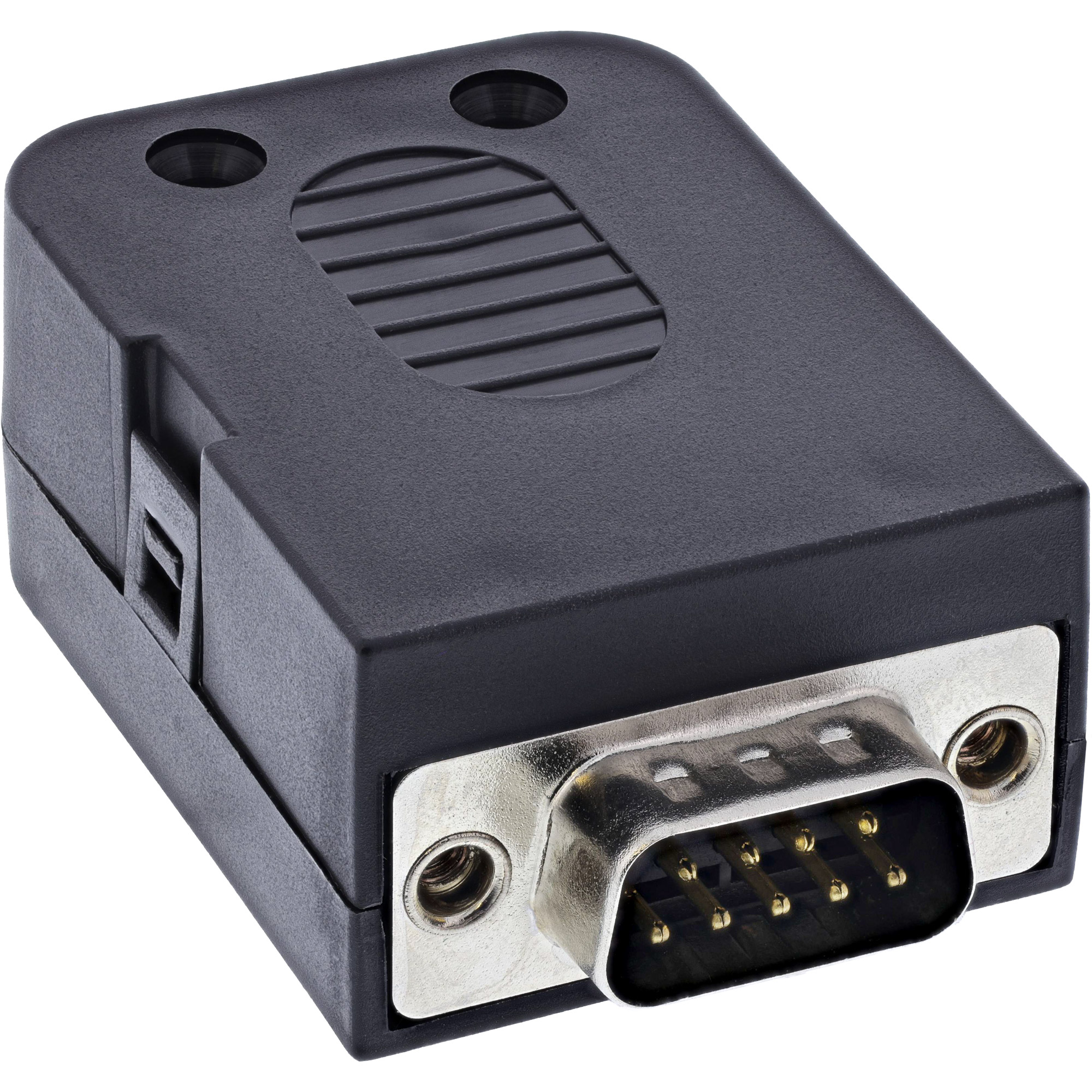

InLine® D-Sub 9 Breakout-Terminalblock, Stecker, Schraubklemme, Rändelschraube

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Stabile Verbindung durch Rändelschraube: Der D‑Sub‑9 Stecker ist mit Rändelschrauben (UNC #4-40) ausgestattet und sorgt für eine sichere, werkzeuglose Fixierung an passenden Buchsen.
• Vielfältig einsetzbar in der Industrie: Geeignet für Steuerungstechnik, Maschinenbau, Prüfaufbauten, Diagnosezwecke und Schulungssysteme.

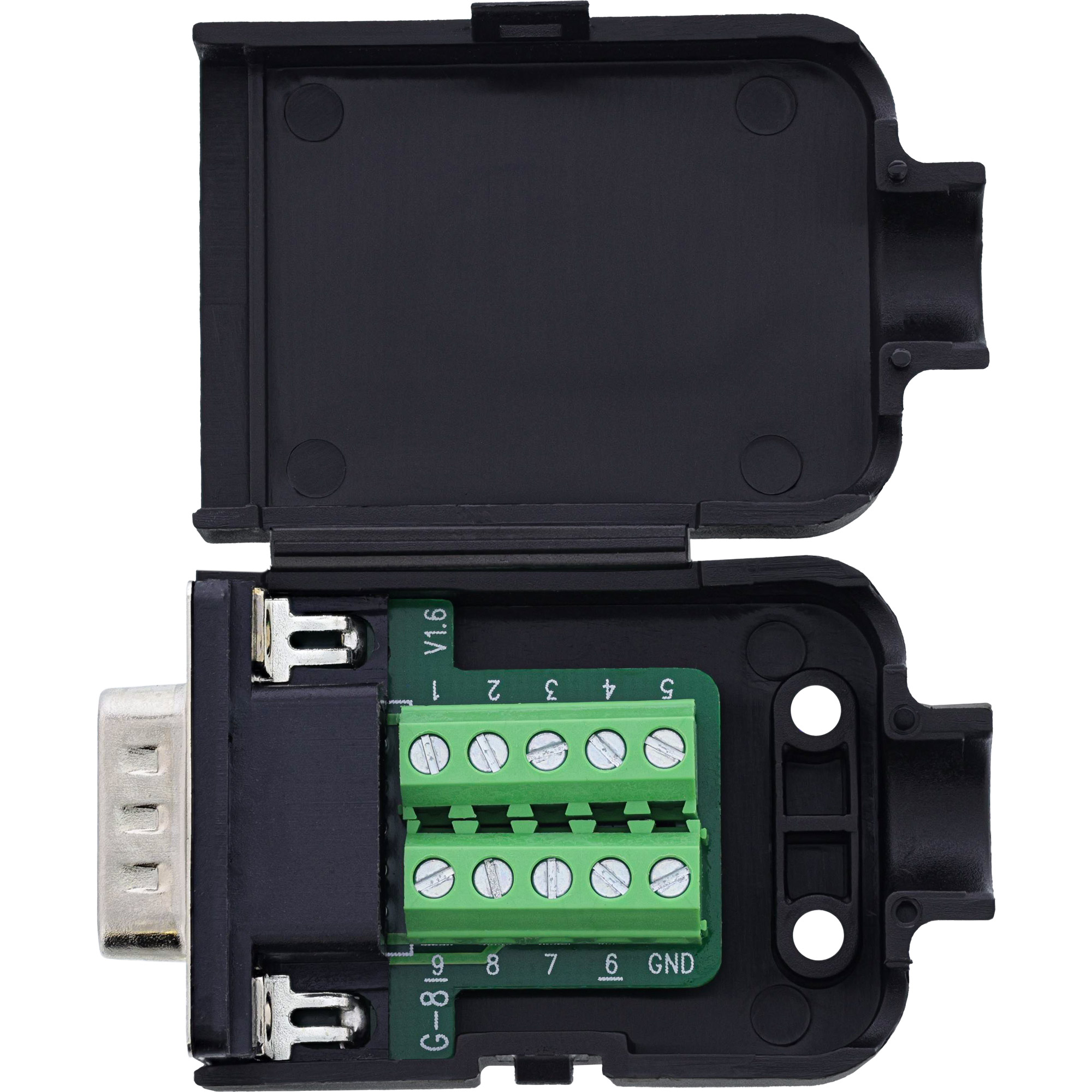

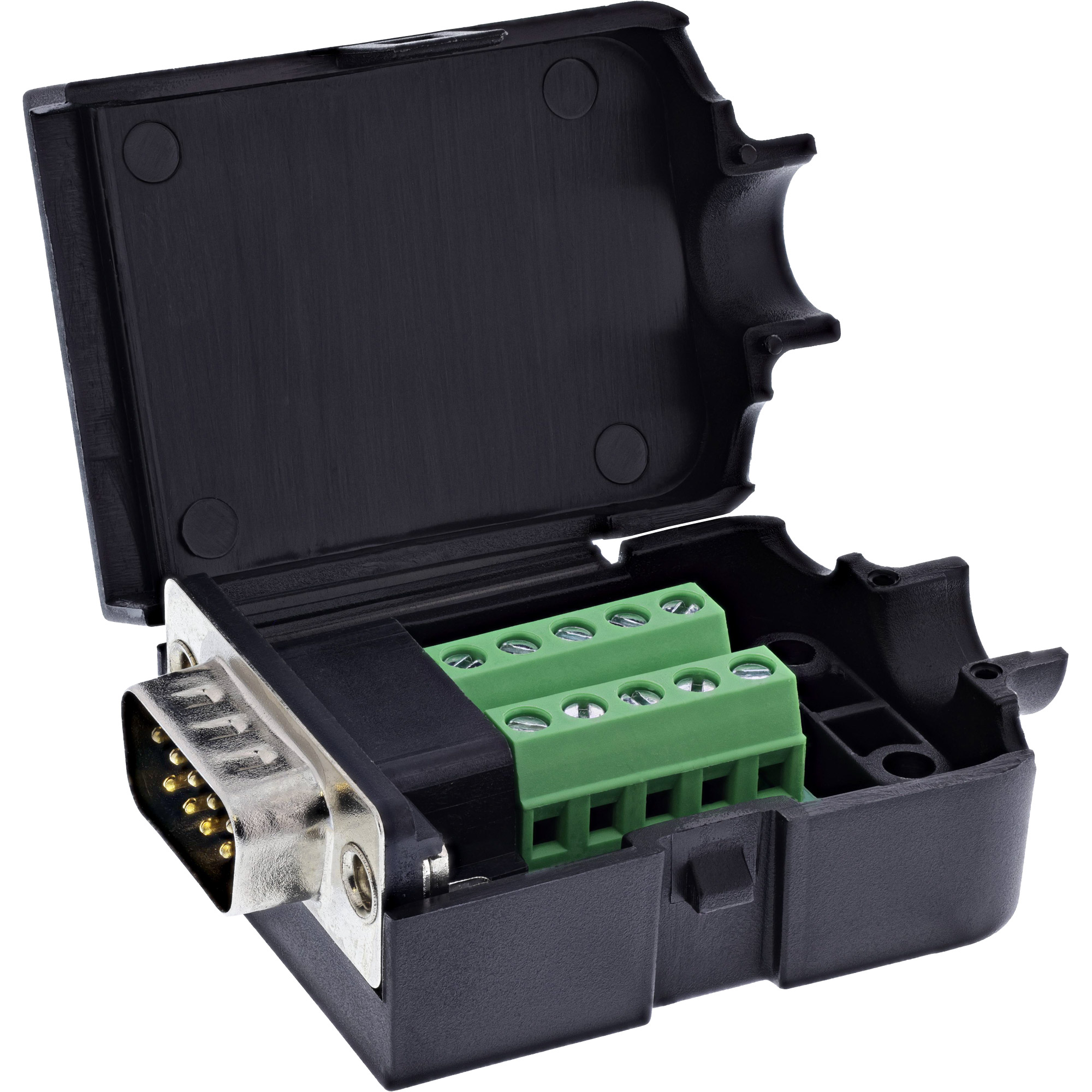

• Breakout-Bauform mit Druckplatte: Einzelleitungen lassen sich flexibel und schnell auf die rückseitigen Schraubklemmen auflegen – ideal für den Labor- oder Feldgebrauch.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

Der InLine® D‑Sub 9 Breakout-Terminalblock mit Stecker bietet eine robuste und flexible Lösung zur offenen Verdrahtung serieller Schnittstellen. Über rückseitige Schraubklemmen mit Druckplatten-Technik lassen sich Einzeladern im Bereich 18–26 AWG schnell und sicher anschließen. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.

Der D‑Sub‑Stecker ist mit Rändelschrauben (UNC #4-40) ausgestattet und lässt sich sicher und ohne Werkzeug mit passenden Buchsen verschrauben. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen. Durch seine klare Terminalstruktur und die robuste Bauform eignet sich der Adapter ideal für Prüfstände, Serviceeinsätze und mobile Inbetriebnahmen.

• D-Sub 9 Stecker: Breakout-Design, mit Rändelschrauben (#4-40 UNC)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 66,7 × 34,4 mm (L × B )

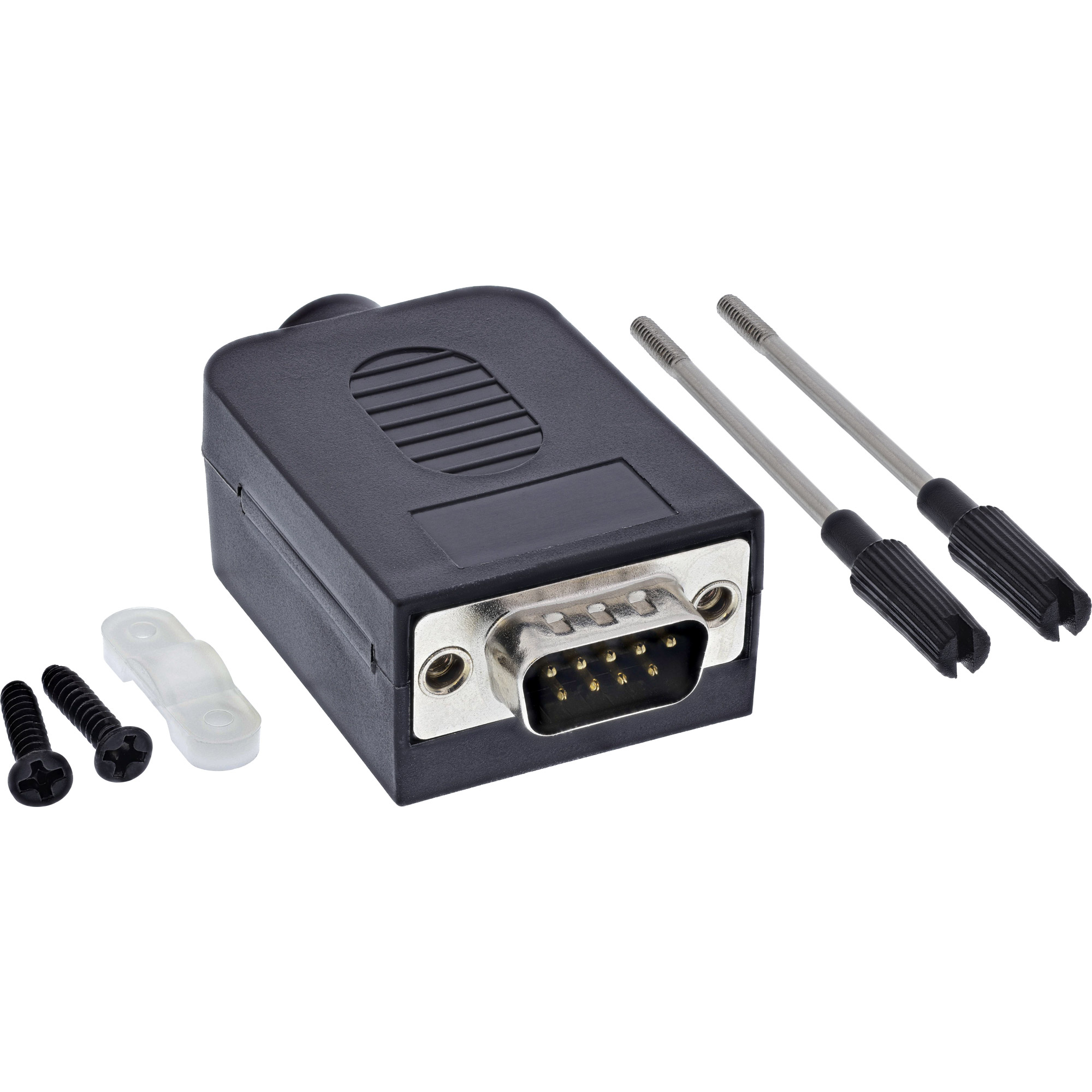

• Zubehör: 1× Druckplatte, 2× Schrauben
