Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D‑Sub‑15 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in der Automatisierung, im Maschinenbau, bei Prüfplätzen oder in der Signalverteilung.
Kompakte Bauform: Mit ca. 62,5 × 31 × 16 mm lässt sich der Terminalblock platzsparend in bestehende Installationen integrieren – auch bei hoher Kontaktdichte.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung.

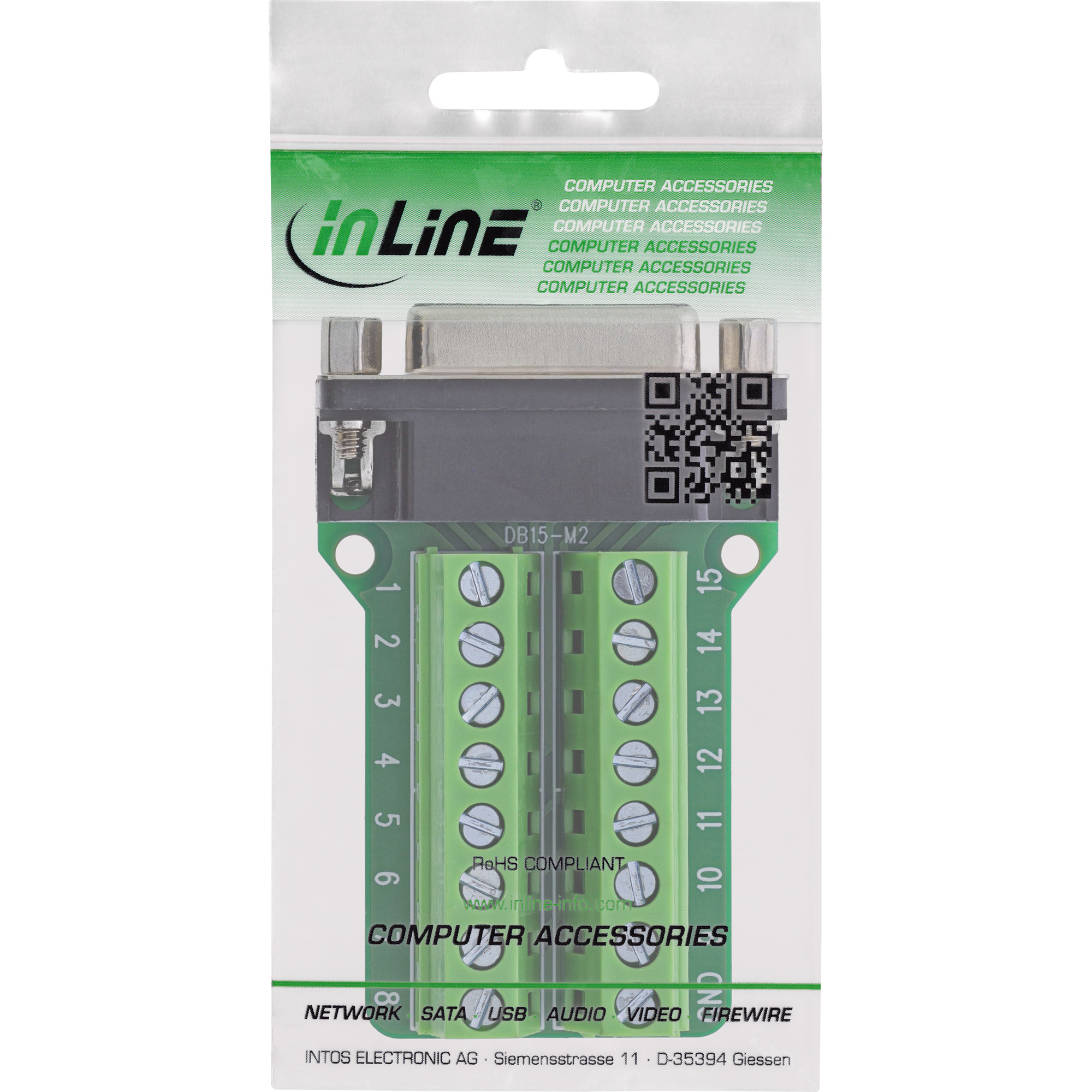

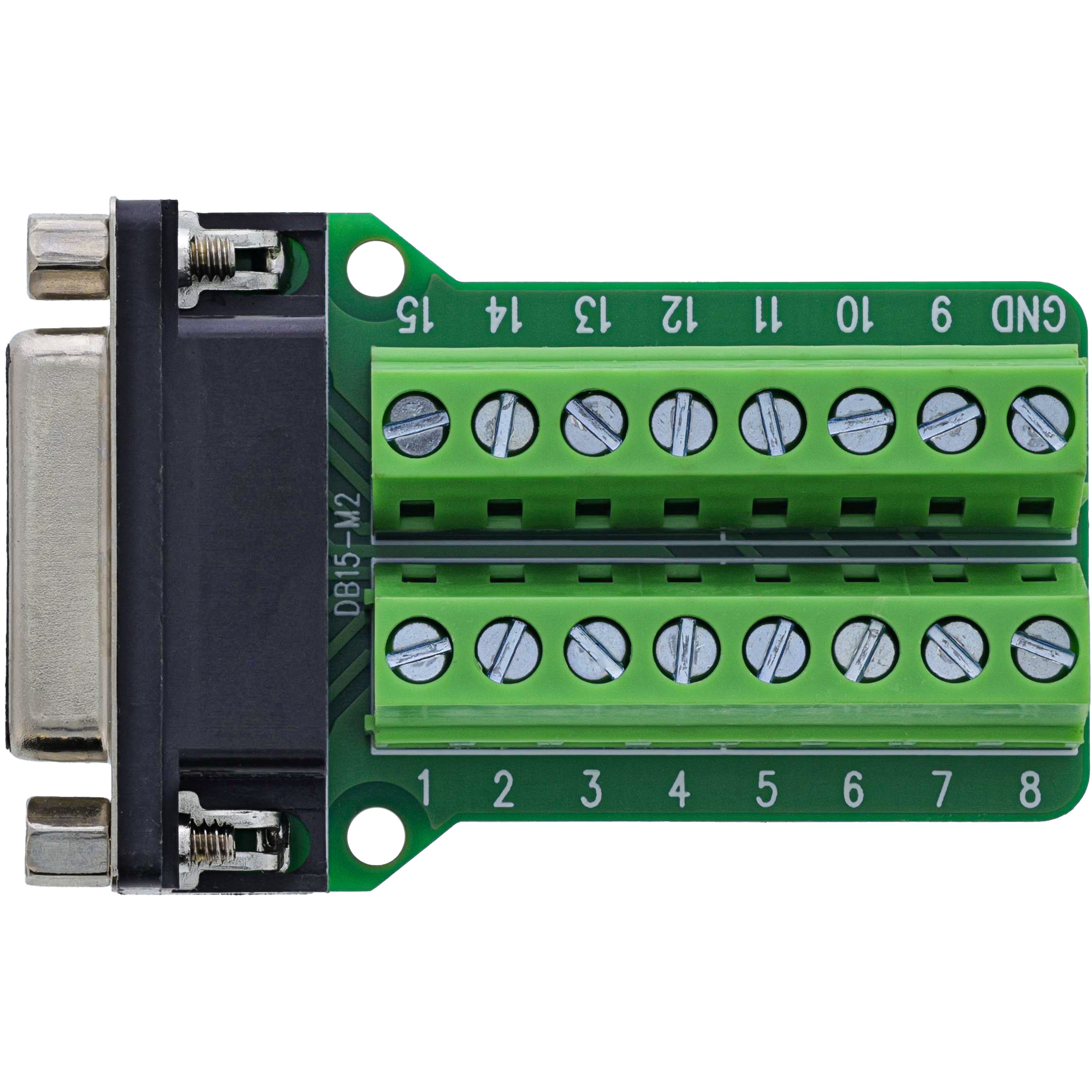

Der InLine® D‑Sub 15 Terminalblock mit Buchse in 2-reihiger Ausführung bietet eine flexible Lösung für die Verdrahtung von seriellen Signalen. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile Verbindung mit passenden Steckverbindern – auch bei Vibration oder häufiger Betätigung. Die kompakte Gehäuseform eignet sich für den Einsatz in industriellen Steuer- und Diagnoseanwendungen.

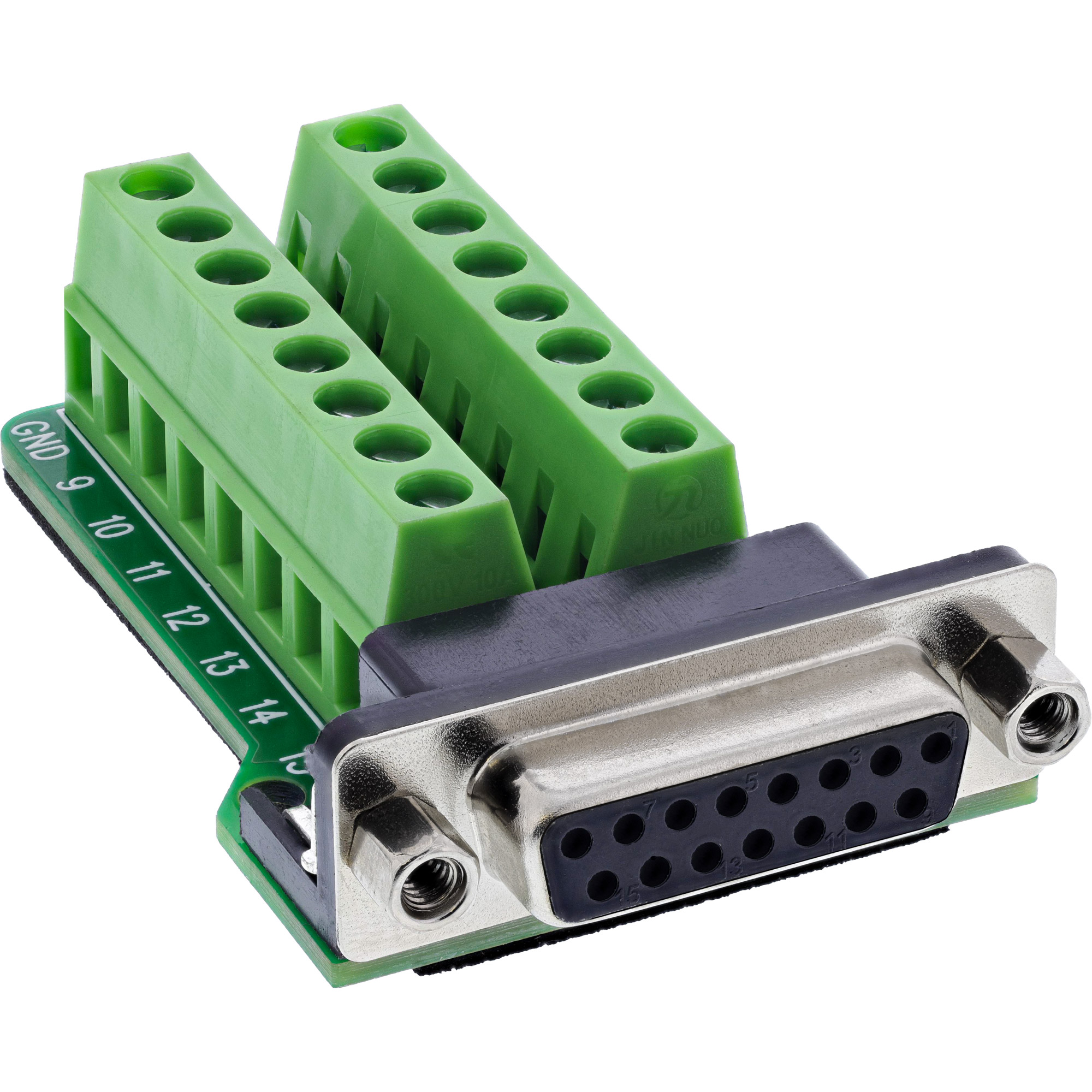

D-Sub 15 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 62,5 × 31 × 16 mm (L × B × H)
Herstellerinformationen INTOS ELECTRONIC AG Siemensstrasse 11 35394 Gießen Deutschland service@inline-info.com
