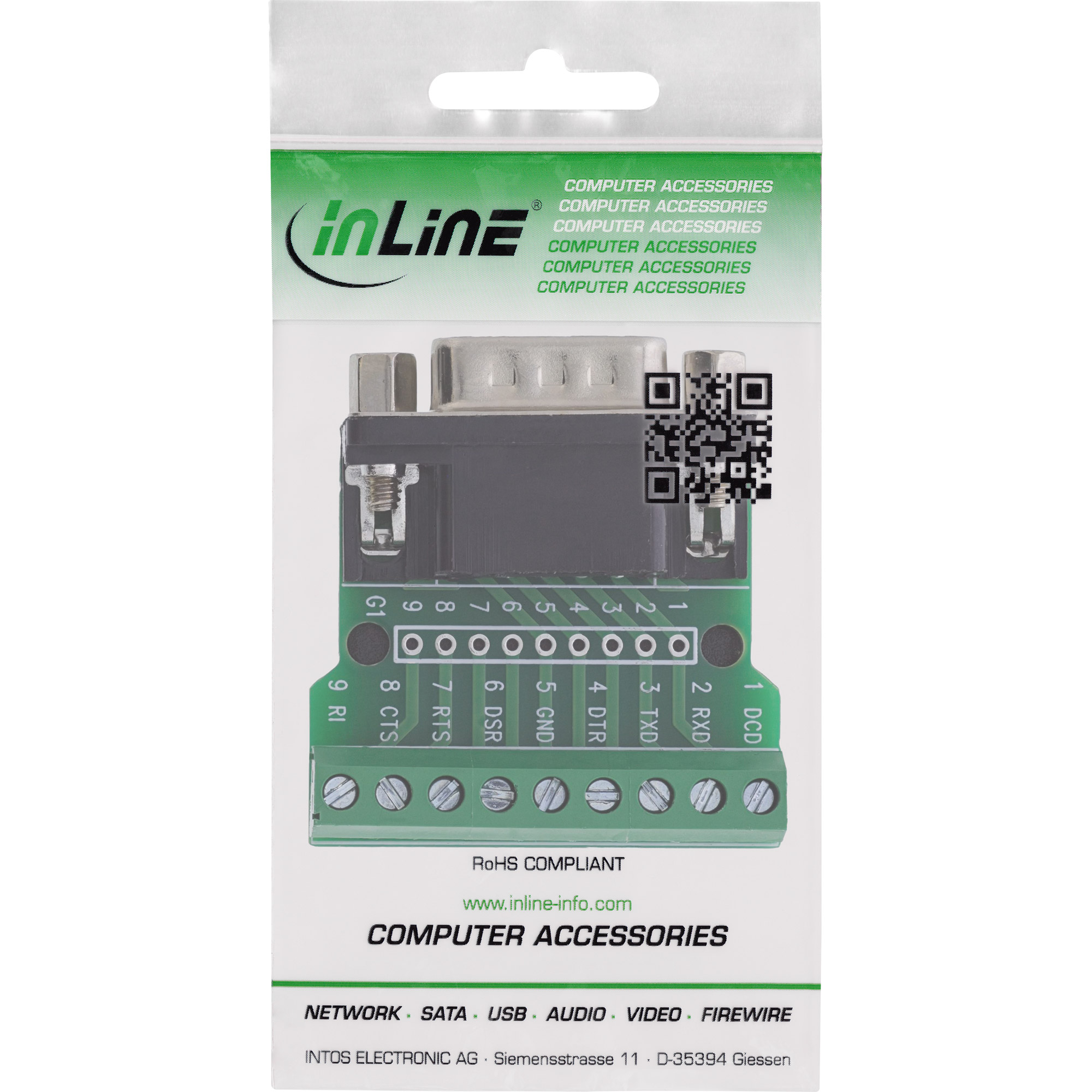

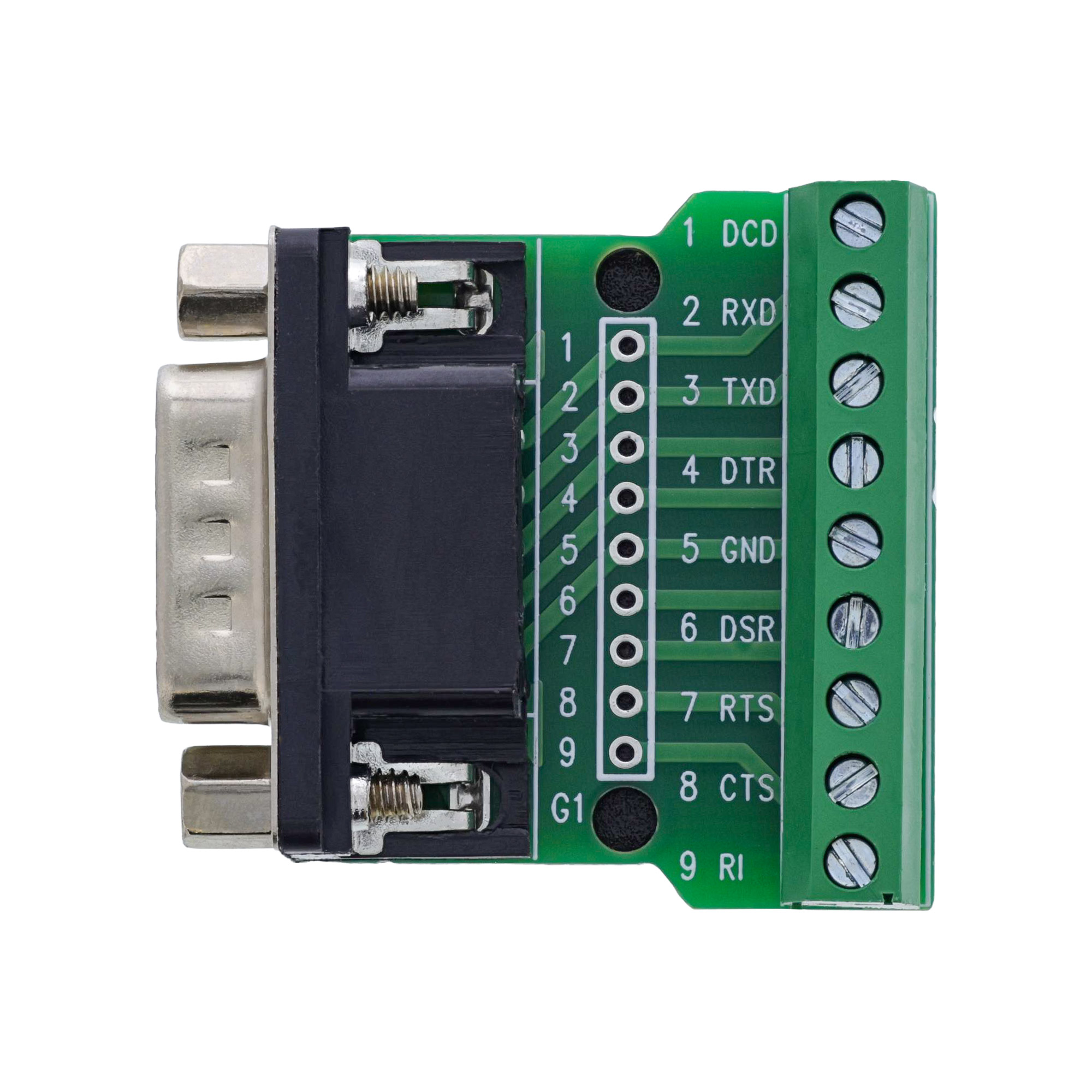

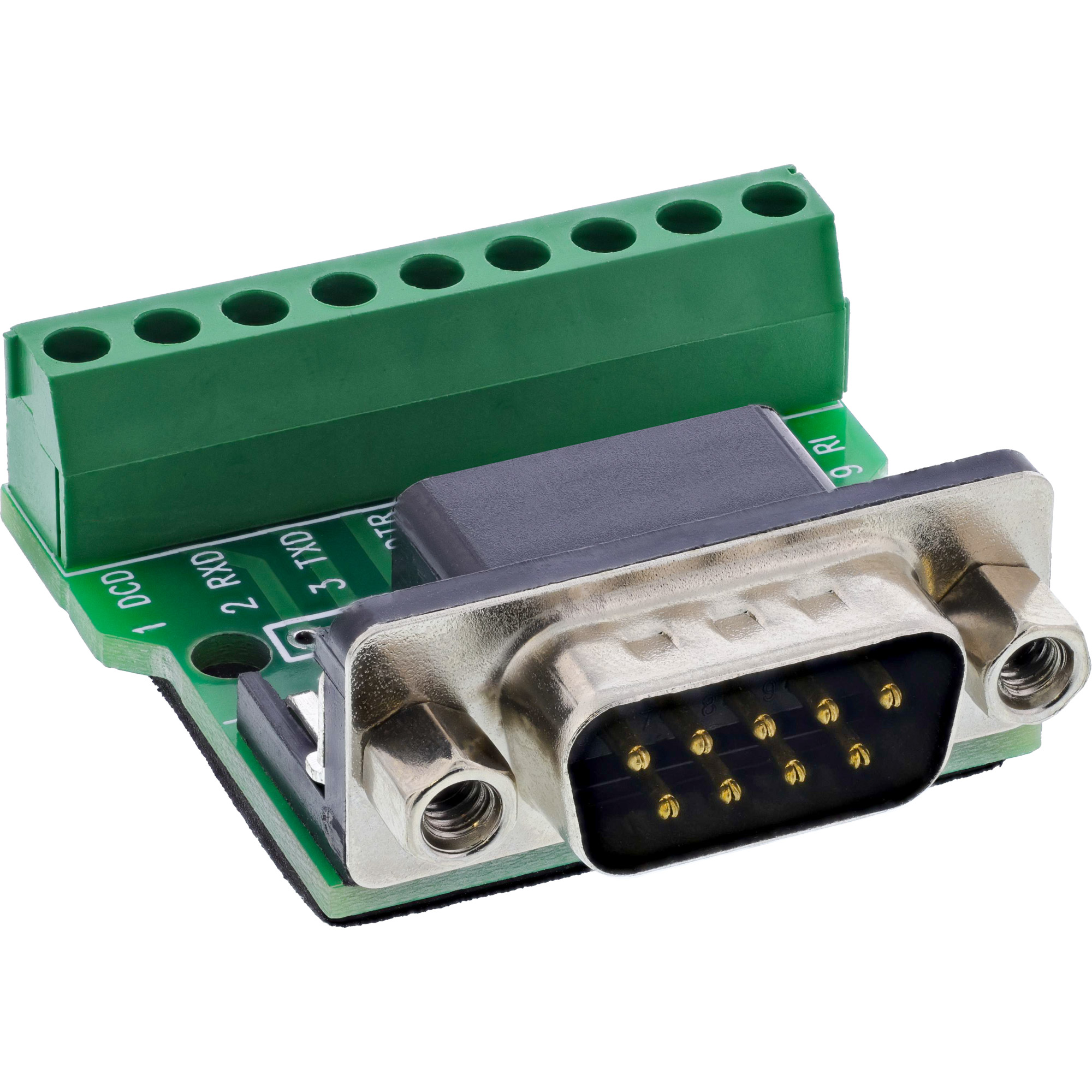

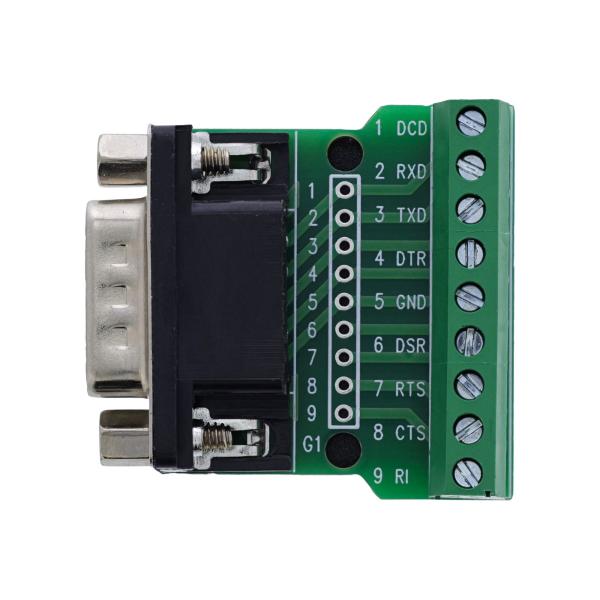

InLine® Terminalblock D-Sub 9 Stecker, Schraubklemme, Schraubsicherung

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–24 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2 mm.
• Stabile Verbindung durch Schraubsicherung: Der D‑Sub‑9 Stecker ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Buchse – auch bei Vibration oder Bewegung.
• Vielfältig einsetzbar in der Industrie: Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
• Kompakte Bauform: Der Terminalblock lässt sich auch bei begrenztem Platzangebot problemlos integrieren – ob auf der Hutschiene oder in mobilen Einheiten.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

Der InLine® Terminalblock mit D‑Sub 9 Stecker und Schraubklemmanschlüssen wurde für den professionellen Einsatz bei serieller Signalverdrahtung entwickelt. Die Schraubklemmen mit 3,96 mm Rastermaß ermöglichen den sicheren Anschluss von Einzeladern im Bereich 18–24 AWG. Die Betätigung erfolgt mithilfe eines handelsüblichen Schlitzschraubendrehers mit Klingenbreite ≤ 2 mm.

Die integrierte Schraubsicherung stellt eine stabile Verbindung zu passenden D‑Sub‑Buchsen sicher – selbst bei Vibration oder häufigem Stecken. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen. Die kompakte Bauform macht diesen Terminalblock zu einer praktischen, langlebigen Lösung für industrielle Anwendungen, bei denen Zuverlässigkeit, Flexibilität und einfache Handhabung gefragt sind.

• D-Sub 9 Stecker: Mit integrierter Schraubsicherung
• Anschlusstechnik: Schraubklemme, Rastermaß 3,96 mm
• Anschlussbereich: 18–24 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2 mm
• Nennstrom: 1 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –10°C bis +70°C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 38,5 × 32 × 16 mm (L × B × H)
