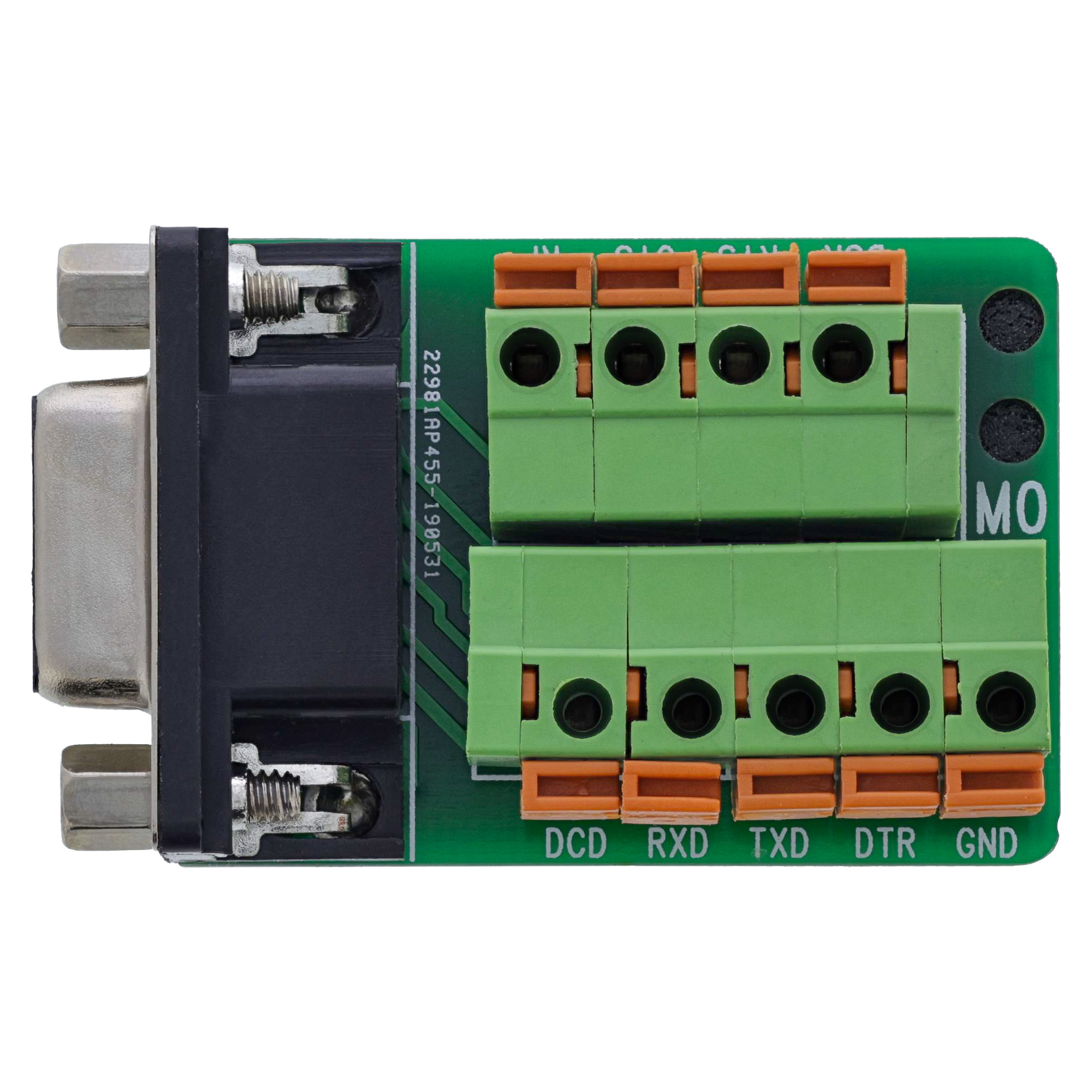

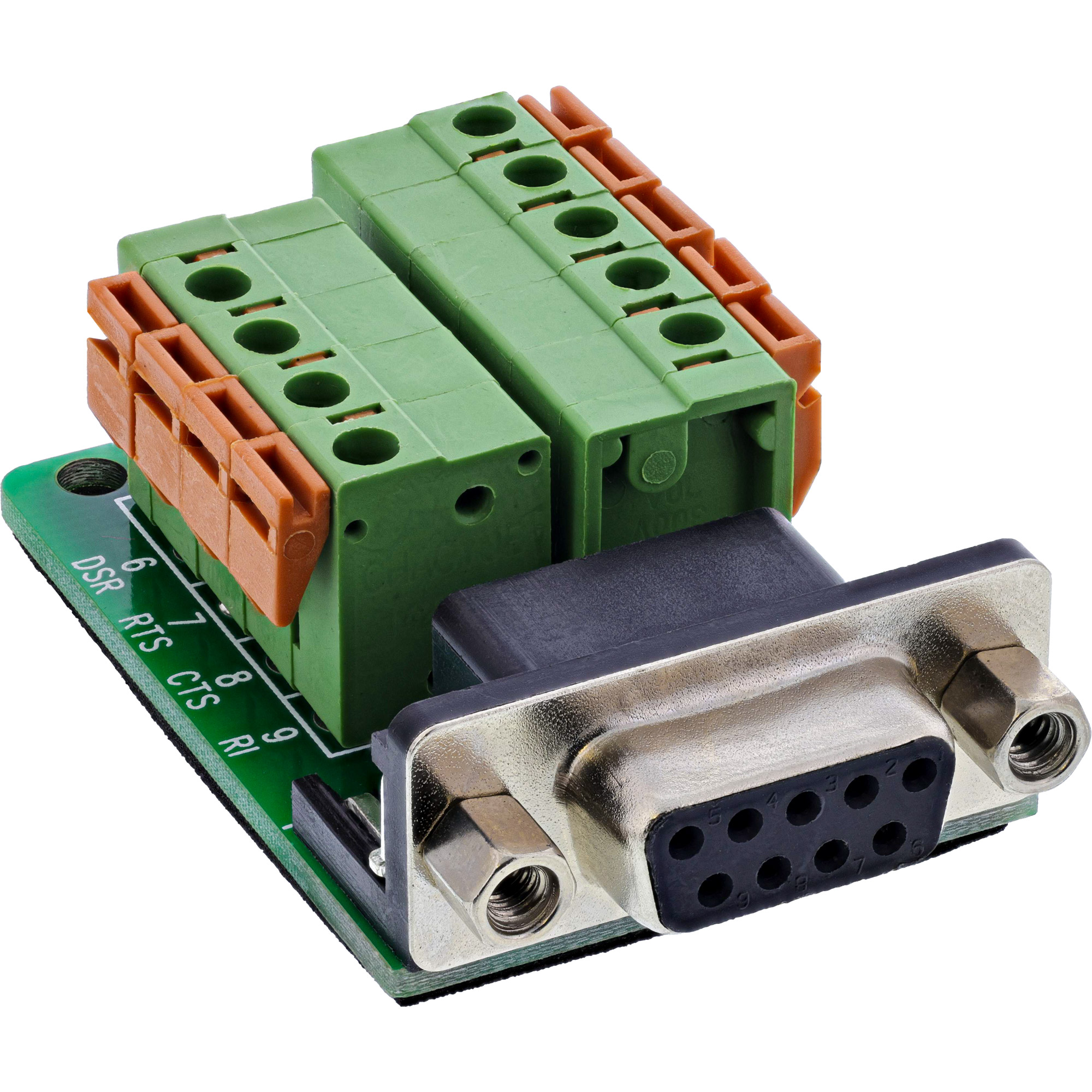

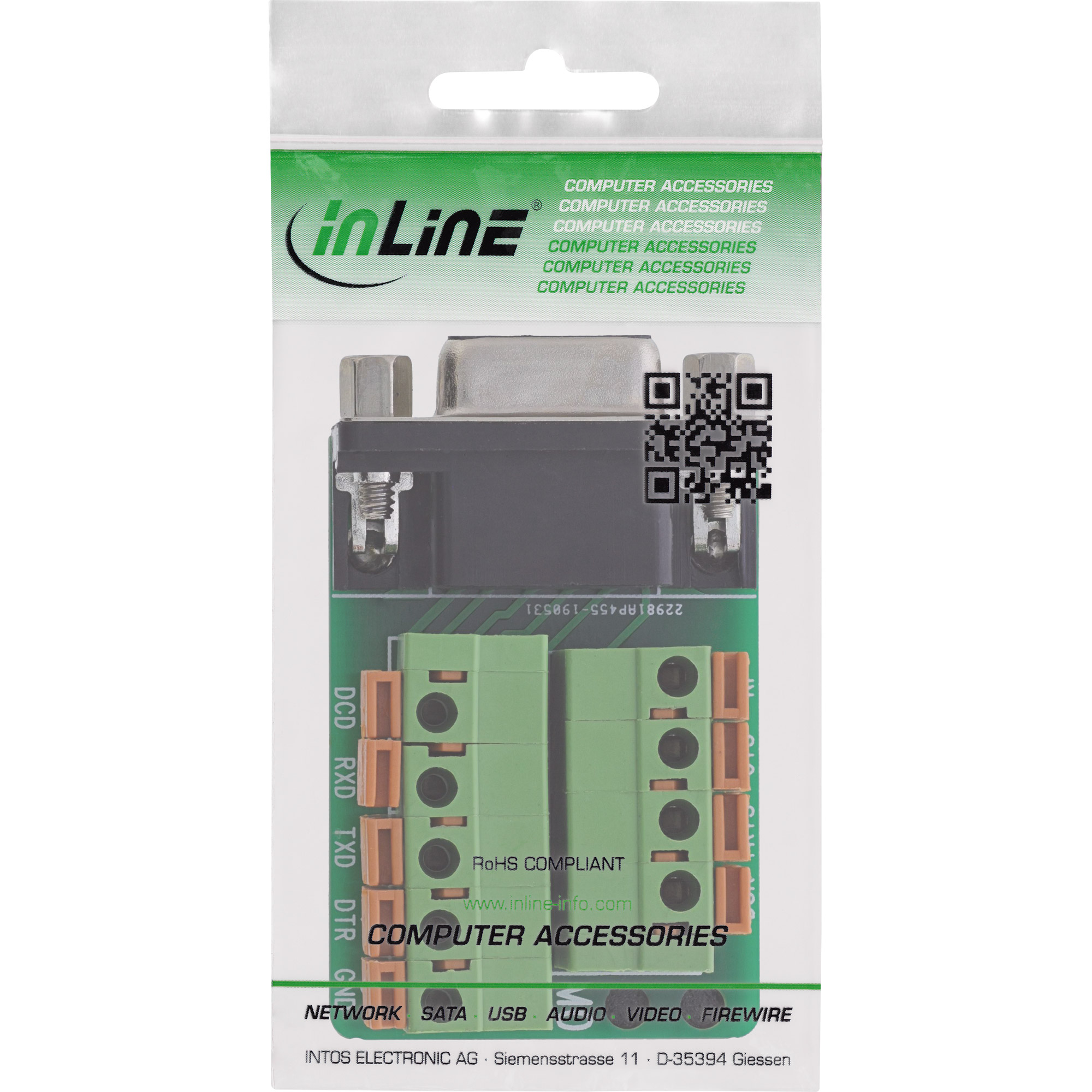

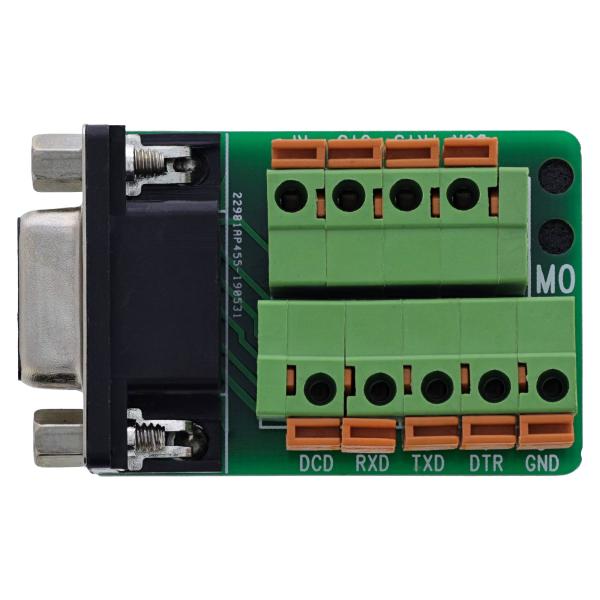

InLine® Terminalblock D-Sub 9 Buchse, Federklemme, Schraubsicherung

• Zeitersparnis bei der Installation: Die Federklemmanschlüsse ermöglichen eine schnelle Verdrahtung mit Schlitzschraubendreher (≤ 2,5 mm) – ganz ohne Löten oder Crimpen.
• Stabile Verbindung durch Schraubsicherung: Die D-Sub 9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zu passenden Steckern – auch bei Vibration oder Bewegung.
• Vielfältig einsetzbar in der Industrie: Besonders geeignet für Automatisierung, Maschinen- und Anlagenbau, Service- und Testaufbauten sowie den Schaltschrankbau.
• Kompakte Bauform: Spart Platz auf Hutschienen oder in engen Gehäusen – ideal für die Integration in bestehende Systeme.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige, störungsarme Signalübertragung.

Der InLine® Terminalblock mit D-Sub 9 Buchse und integrierter Federklemmtechnik wurde speziell für industrielle Anwendungen entwickelt, bei denen serielle Signalübertragung – z. B. über RS232 – erforderlich ist. Die werkzeugunterstützte Federklemmtechnik erlaubt das schnelle, sichere Anschließen einzelner Adern ohne Löten oder Crimpen. Der Anschlussbereich unterstützt 14–22 AWG und lässt sich komfortabel mit einem Schlitzschraubendreher ≤ 2,5 mm betätigen.

Dank Schraubsicherung an der Buchse ist eine stabile Verbindung mit Gegensteckern gewährleistet – selbst bei Bewegung oder Erschütterung. Die kompakte Bauform mit EVA-Isolierung auf der Unterseite schützt bei der Montage auf leitfähigem Untergrund und macht das Modul ideal für den Einsatz in Steuerungssystemen, Maschinen und Testumgebungen.

• D-Sub 9 Buchse: Mit integrierter Schraubsicherung
• Federklemmen: Rastermaß 5 mm
• Anschlussbereich: 14–22 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –10°C bis +70°C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 51 × 31,5 × 16 mm (L × B × H)
